Pogled od spredaj
- A: Opora za papir
- Izvlecite jo, da naložite papir v zadnji pladenj.
- B: Pokrov zadnjega pladnja
- Odprite, če želite naložiti papir v zadnji pladenj.
- C: Zadnji pladenj
-
Hkrati lahko vstavite dva ali več listov iste velikosti in vrste papirja, ki se potem podajajo posamezno.
- D: Vodila za papir
- Poravnajte z obema stranema svežnja papirja.
- E: Vodila za papir
- Poravnajte z desno/levo/sprednjo stranjo svežnja papirja.
- F: Kaseta
-
V kaseto naložite navaden papir velikosti A4, B5, A5, Letter ali Executive in jo nato vstavite v tiskalnik.
- G: Izhodni pladenj za papir
- Natisnjen papir je izvržen. Pred tiskanjem ga izvlecite.
- H: Nadzorna plošča
-
Omogoča spreminjanje nastavitev ali upravljanje tiskalnika.
- I: ADF (samodejni podajalnik dokumentov)
-
Naložite dokument sem. Dokumente, ki jih vstavite v pladenj dokumenta, naprava samodejno optično prebere list za listom.
- J: Pokrov podajalnika dokumentov
- Odprite ga, ko želite odstraniti zagozdene dokumente.
- K: Pladenj za odlaganje dokumentov
- Tukaj se zbirajo dokumenti iz ADF, ki jih je naprava optično prebrala. Pred optičnim branjem dokumentov ga izvlecite proti sprednjemu delu.
- L: Pladenj dokumenta
- Izvlecite ga, če želite naložiti dokument v ADF. Naenkrat lahko naložite dva ali več listov enake velikosti in debeline. Dokument položite tako, da je stran, ki jo želite optično prebrati, obrnjena navzgor.
- M: Vodilo dokumenta
- Nastavite to vodilo tako, da se bo širina ujemala z dokumentom v ADF.

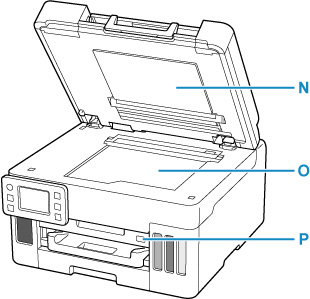

- N: Pokrov za dokumente
- Odprite ga, če želite položiti izvirnik na stekleno ploščo.
- O: Steklena plošča
- Naložite izvirnik sem.
- P: Vrata za pogon USB
- Vstavite pogone USB tukaj.
